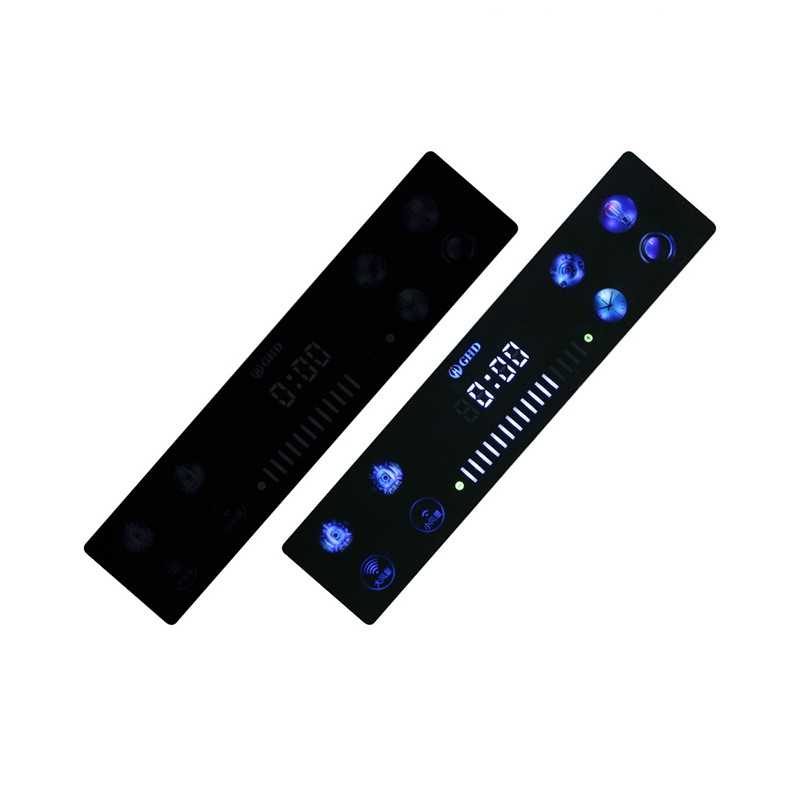

厨卫电器发光模组可定制均光强光发光模组
厨卫电器发光模组可定制均光强光发光模组

厨卫电器发光模组可定制均光强光发光模组

导光膜(Light Guide Film,简称LGF),属于超薄柔性光学膜材,基材多采用PC/PET。原理:LED光源从膜边缘侧入光,依靠薄膜表面精密排布的微网点,改变光线传播路径,将点光源转换成均匀柔和的面光源,实现超薄背光效果。 特点:厚度0.1~0.3mm,轻薄可小幅弯折;发光均匀、无明显亮斑暗区;低耗电,适配狭小结构空间;可搭配反射膜、扩散膜、遮光胶复合一体,常用于薄膜开关背光、仪器控制面板、智能马桶、小家电按键、穿戴设备、工业人机界面背光模组。

× ❮ ❯
1. 需求确认
客户提供图纸/样品,确认:外形尺寸、厚度、发光区域、LED进光位置、亮度、均匀度要求、使用温度环境、是否复合反射膜/扩散膜、模切外形、数量。
2. 光学方案设计与报价
光学工程师网点排布仿真设计,确定网点梯度方案;核算样品费、量产单价、交期,确认方案。
3. 样品打样
菲林制作/激光打点 → 光学网点加工 → 复合反射、扩散层 → 模切成型 → 点亮光学测试,确认亮度、均匀度。
4. 样品验证迭代
寄样客户整机实测,根据亮斑、亮度不均等反馈调整网点密度,反复优化直到确认封样。
5. 批量生产
封样后批量生产,网点印刷/激光加工、复合、模切、全检外观与点亮效果。
6. 质检包装出货
逐批光学抽检,防尘包装发货,附带光学参数,提供背光装配技术指导。

质保说明

1. 所有导光膜出厂前经过外观、点亮光学抽检,合格出货。量产产品按合同约定质保;样品仅用于研发验证,不提供长期质保。

2. 质保范围:在约定正常工况(额定温度、无化学腐蚀、不强力拉扯划伤)下,产品本身材料、生产工艺缺陷,出现发光不均、网点脱落等原生质量问题,协商售后处理。

3. 不在质保范围

- 膜面锐器划伤、挤压折痕、高温烘烤、溶剂腐蚀、油污污染;

- 光源选型错误、LED电流过大烧坏、装配错位造成亮斑;

- 客户自行二次裁切、撕膜、复合加工造成损坏;

- 收货后未当场验收,签收后提出外观破损。


售后流程

1. 产品异常,请提供产品编号、实物照片、点亮视频、使用工况;

2. 工程师远程排查,区分是产品本身问题还是装配/光源问题;

3. 判定属于生产质量问题,协商重制、补货方案;客户参数变更、使用不当产生问题,可协商付费重做。


Q:导光膜最小可以做多薄?

A:常规0.1mm起,常用0.2/0.25/0.3mm,超薄款对装配防尘要求高。

Q:导光膜可以弯曲吗?

A:可小角度平缓弯折,不建议反复折叠、尖锐折弯,会造成网点断裂、发光失效。

Q:出现亮斑、暗区是什么原因?

A:常见:LED光源距离、电流不匹配;装配挤压;网点设计;膜面有划痕灰尘,可先排查光源与装配。

Q:打样周期多久?MOQ多少?

A:样品一般3-7天;样品无最低起订量,量产有对应起订要求。

Q:导光膜可以和反射膜扩散膜一起复合模切吗?

A:可以,支持多层复合一体模切,减少客户装配工序。

Q:膜表面容易刮花吗?

A:光学网点面比较娇贵,生产带保护膜,装配完成前不要撕掉保护膜,避免直接触碰网点面。
